SENSORES-Conexão do Sensor ao Conector DB15

      Conexão do Sensor:

( A ) O conector DB15 - Esquema.
( B ) O conector DB15 - Pinagem.
( C ) Conexão do Sensor numa Entrada Digital.
( D ) Conexão do Sensor numa Entrada Analógica.


(A) O conector DB15 - Esquema.

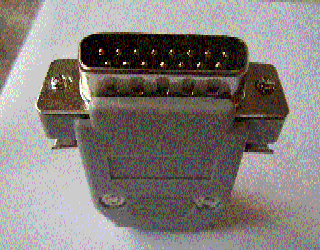

              O sensor escolhido, para a coleta de dados, deve ser conectado a uma das portas existentes na entrada de joystick, da placa de som do PC, através dos pinos existentes no conector DB15. Ao lado apresentamos a foto do conector DB15.

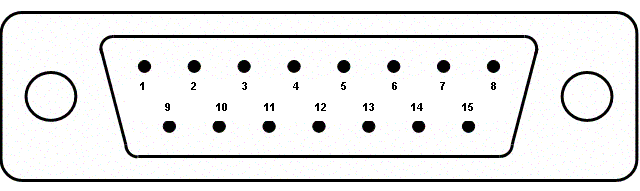

               Visto de frente, os pinos do conector DB15 apresentam-se numerados de 1 a 15, conforme o esquema abaixo:

>>>>>> VOLTAR AO INÍCIO DA PÁGINA <<<<<<




(B) O conector DB15 - Pinagem.

               Apenas para justificar as ligações a serem feitas no conector DB15, estamos descrevendo abaixo a função de cada um dos pinos deste conector:
 Pino   Função   Pino   Função   Pino    Função
   1 +5 volts    6 Analógica 2    11 Analógica 3
   2 Digital 1    7 Digital 2    12 Terra/Porta Midi
   3 Analógica 1        8+5 volts/sem uso    13Analógica 4
   4 Terra   9+5 volts    14 Digital 4
   5Terra   10Digital 3    15 +5 volts/Porta Midi

>>>>>> VOLTAR AO INÍCIO DA PÁGINA <<<<<<



(C) Conexão do Sensor numa Entrada Digital.

                Neste caso, o sensor deve ser conectado, primero, a um dos pinos das portas digitais( 2, 7, 10 ou 14), o qual apresenta o potencial elétrico mais elevado(+),  e depois,  a um dos pinos de terra(4 ou 5), o qual apresenta o potencial elétrico mais baixo(-) .
                Além das conexões citadas anteriormente, deve-se fecharpelo menos, duas portas analógicas, para que o programa AqDados 2.0 possa fazer uma leituta correta da(s) porta(s) digital(is) utilizada(s); para isto, conecte, com um fio condutor fino, os pinos 1, 3 e 6 (curto-circuito entre eles).

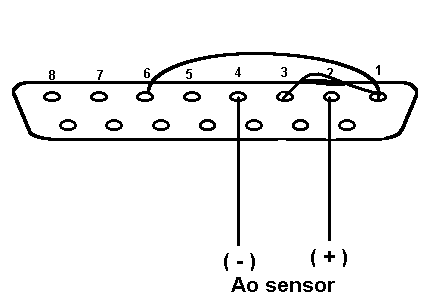

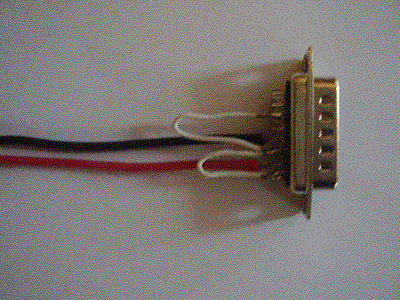

                 A figura e a foto abaixo apresentam estas conexões.


ATENÇÃO: Tome cuidado, pois alguns sensores tem polaridade. Se mal conectados, os sensores não funcionam e podem estragar.
>>>>>> VOLTAR AO INÍCIO DA PÁGINA <<<<<<




(D) Conexão de Sensor numa Entrada Analógica.

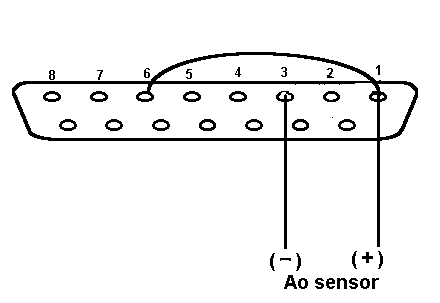

                Neste caso, o sensor deve ser conectado, primero, a um dos pinos das portas analógicas (3, 6, 11 ou 13),  o qual apresenta o potencial elétrico mais baixo(-), e depois, a um dos pinos de tensão(+5 volts) (1, 8 ou 9), o qual apresenta o potencial elétrico mais alto(+). Além das conexões citadas anteriormente, deve-se fechar, uma porta analógica, para que o programa AqDados 2.0 possa fazer uma leitura correta da(s)porta(s) analógica(s) utilizada(s).A figura ao lado esquematiza estas conexões.

ATENÇÃO: Tome cuidado, pois alguns sensores tem polaridade. Se mal conectados, os sensores não funcionam e podem estragar.
